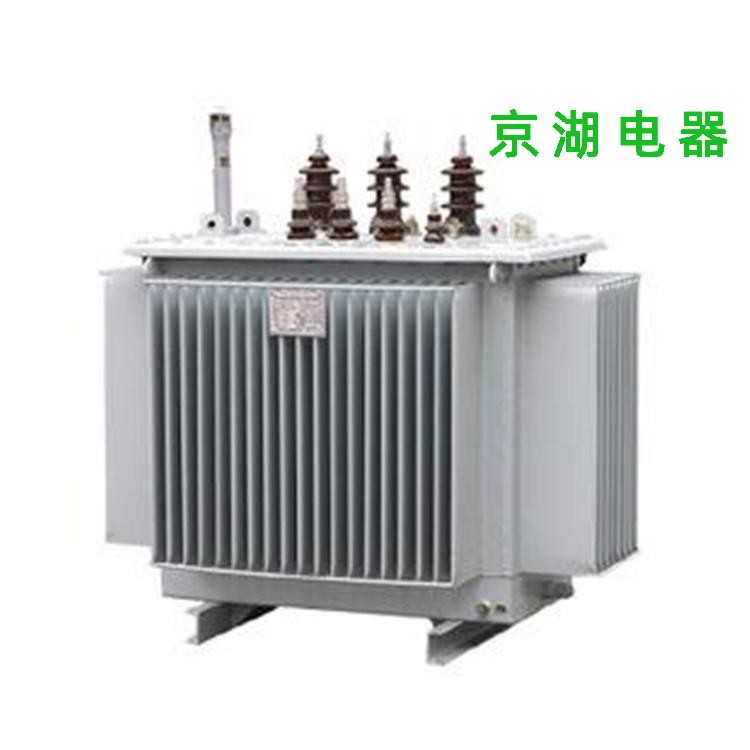

SH15-M系列20KV變壓器產品特點：
1、節能產品，空載損耗比S9型變壓器低75%左右；2、損耗低、發熱少、溫升低、運行穩定；3、結構先進合理，抗短路能力強；4、超載能力強、安全可靠、耐腐蝕性強、免維護。
SH15-M系列20KV變壓器通過短路實驗：
由于非晶合金鐵心不能承受機械力的作用，加之矩形線圈的機械強度較弱，因此非晶合金變壓器通過短路試驗成為變壓器領域的一個技術難題，我公司成熟的技術經驗成功地攻克這一難關，自行設計開發SH15-M-2500/10配電器。
SH15-M系列20KV變壓器產品絕緣水平：
電壓等級KV | 設備*高電壓有效值KV | 額定短時工頻耐受電壓有效（KV/min） | 額定雷電沖擊耐受電壓全波峰值（KV） |
≤1 | ≤1.1 | 5 | ∽ |
6 | 6.9 | 25 | 75 |
10 | 11.5 | 35 | 95 |
20 | 23 | 55 | 125 |
SH15-M系列20KV變壓器產品符合標準：
GB 1094.1-1996 電力變壓器 **部分 總則
GB 1094.2-1996 電力變壓器 第二部分 溫升
GB 1094.3-2003 電力變壓器 第三部分 絕緣水平和絕緣試驗
GB 1094.5-2003 電力變壓器 第五部分 承受短路的能力
GB311.1-1997高壓輸變電設備絕緣配合
GB/T25446-2010油浸式非晶合金鐵心密封式三相油浸配電變壓器
IEC60076電力變壓器
ANS/C57.12.00油浸式配電、電力及調壓變壓器通用技術要求
SH15-M系列20KV變壓器技術參數：
額定容量 （kVA） | 電壓組合及分接范圍 | 聯結組 標號 | 空載損耗 （KW） | 負載損耗 （KW） | 空載電流 （％） | 短路阻抗 （％） | ||
高壓 （kV） | 高壓分接 范圍 （％） | 低壓 （kV） | ||||||
SH15-M系列20KV-30kVA變壓器 | 20 | ±5% ±2×2.5% | 0.4 | Dyn11 | 0.040 | 0.69/0.66 | 1.70 | 5.5 |
SH15-M系列20KV-50kVA變壓器 | 0.055 | 1.01/0.96 | 1.30 | |||||
SH15-M系列20KV-63kVA變壓器 | 0.065 | 1.20/1.15 | 1.20 | |||||
SH15-M系列20KV-80kVA變壓器 | 0.075 | 1.44/1.37 | 1.10 | |||||
SH15-M系列20KV-100kVA變壓器 | 0.090 | 1.73/1.65 | 1.00 | |||||
SH15-M系列20KV-125kVA變壓器 | 0.100 | 2.08/1.98 | 0.90 | |||||
SH15-M系列20KV-160kVA變壓器 | 0.120 | 2.54/2.42 | 0.70 | |||||
SH15-M系列20KV-200kVA變壓器 | 0.145 | 3.00/2.86 | 0.70 | |||||
SH15-M系列20KV-250kVA變壓器 | 0.165 | 3.52/2.35 | 0.70 | |||||
SH15-M系列20KV-315kVA變壓器 | 0.200 | 4.21/4.01 | 0.50 | |||||
SH15-M系列20KV-400kVA變壓器 | 0.240 | 4.97/4.73 | 0.50 | |||||
SH15-M系列20KV-500kVA變壓器 | 0.290 | 5.94/5.66 | 0.50 | |||||
SH15-M系列20KV-630kVA變壓器 | 0.370 | 6.82 | 0.30 | 6.0 | ||||
SH15-M系列20KV-800kVA變壓器 | 0.450 | 8.25 | 0.30 | |||||
SH15-M系列20KV-1000kVA變壓器 | 0.530 | 11.33 | 0.30 | |||||
SH15-M系列20KV-1250kVA變壓器 | 0.620 | 13.20 | 0.20 | |||||
SH15-M系列20KV-1600kVA變壓器 | 0.750 | 15.95 | 0.20 | |||||
SH15-M系列20KV-2000kVA變壓器 | 0.900 | 19.14 | 0.20 | |||||
SH15-M系列20KV-2500kVA變壓器 | 1.080 | 202.22 | 0.20 | |||||
