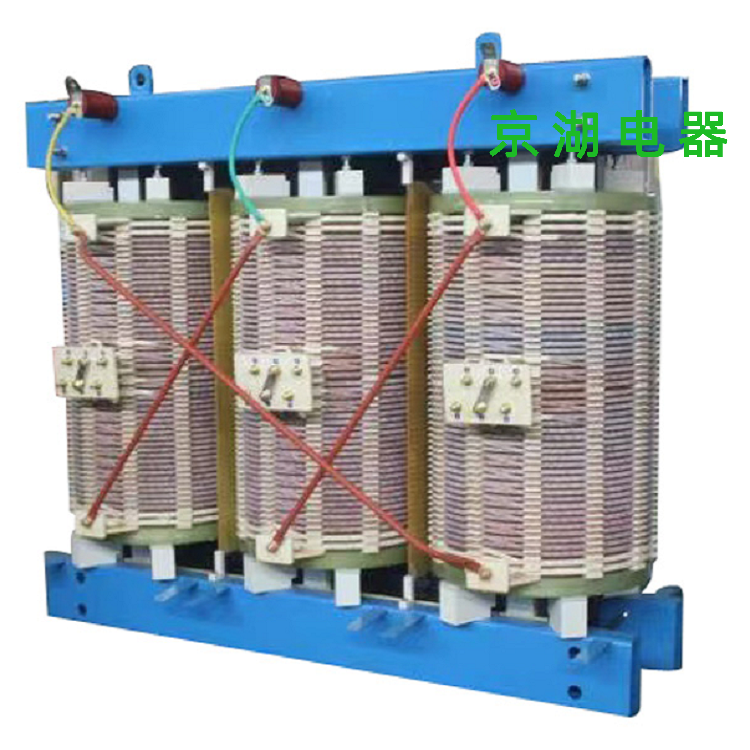

SC(B)H15系列非晶合金干式變壓器具體特點：
1、散熱條件好，熱壽命長，過負荷能力極強。在120%長期過負荷，1P45條件下*強迫風冷，可長期滿負荷運行。
2、極高的安全及阻燃性能，在800℃高溫長時燃燒下*煙霧產生。
3、極強的抗熱擊能力(可以在-50℃下立即加滿負荷)。
4、***肪水密封性，優異的防水性、肪潮性。
5、獨特的線圈結構和強場計算，使產品幾乎*局放產生，損耗低，節能效果顯著。
6、壽命期后可輕易將絕緣材料和銅線分離回收利用，不污染環境。
7、獨特的瓷絕緣結構，采用H級高強度絕緣簡和高頻詢瓷墊塊。
8、高，低壓線翻用NOMEX紙包扁銅線和進口銅箔，并經VPI真空。
SC(B)H15系列非晶合金干式變壓器技術參數：
額定容量 （kVA） | 電壓組合及分接范圍 | 聯結組 標號 | 空載損耗 （W） | 負載損耗 （W） | 空載電流 （％） | 短路阻抗 （％） | ||||
高壓 （kV） | 高壓分接 范圍 （％） | 低壓 （kV） | 100℃（B) | 120℃(F) | 145℃(H) | |||||
SC(B)H15系列非晶合金-30kVA變壓器 | 6 10 11 | ±5%±2×2.5 | 0.4 | D,yn11 | 70 | 670 | 710 | 760 | 1.6 | 4 |
SC(B)H15系列非晶合金-50kVA變壓器 | 90 | 940 | 1000 | 1070 | 1.4 | |||||
SC(B)H15系列非晶合金-80kVA變壓器 | 120 | 1290 | 1380 | 1480 | 1.3 | |||||
SC(B)H15系列非晶合金-100kVA變壓器 | 130 | 1480 | 1570 | 1690 | 1.2 | |||||
SC(B)H15系列非晶合金-125kVA變壓器 | 150 | 1740 | 1850 | 1980 | 1.1 | |||||
SC(B)H15系列非晶合金-160kVA變壓器 | 170 | 2000 | 2130 | 2280 | 1.1 | |||||
SC(B)H15系列非晶合金-200kVA變壓器 | 200 | 2370 | 2530 | 2710 | 1.0 | |||||
SC(B)H15系列非晶合金-250kVA變壓器 | 230 | 2590 | 3760 | 2960 | 1.0 | |||||
SC(B)H15系列非晶合金-315kVA變壓器 | 280 | 3270 | 3470 | 3730 | 0.9 | |||||
SC(B)H15系列非晶合金-400kVA變壓器 | 310 | 3750 | 3990 | 4280 | 0.8 | |||||
SC(B)H15系列非晶合金-500kVA變壓器 | 360 | 4590 | 4880 | 5230 | 0.8 | |||||
SC(B)H15系列非晶合金-630kVA變壓器 | 420 | 5530 | 5880 | 6290 | 0.7 | |||||
SC(B)H15系列非晶合金-630kVA變壓器 | 410 | 5610 | 5960 | 6400 | 0.7 | 6 | ||||
SC(B)H15系列非晶合金-800kVA變壓器 | 480 | 6550 | 6960 | 7640 | 0.7 | |||||
SC(B)H15系列非晶合金-1000kVA變壓器 | 550 | 7650 | 8130 | 8760 | 0.6 | |||||
SC(B)H15系列非晶合金-1250kVA變壓器 | 650 | 9100 | 9690 | 10370 | 0.6 | |||||
SC(B)H15系列非晶合金-1600kVA變壓器 | 760 | 11050 | 11730 | 12580 | 0.6 | |||||
SC(B)H15系列非晶合金-2000kVA變壓器 | 1000 | 13600 | 14450 | 15560 | 0.5 | |||||
SC(B)H15系列非晶合金-2500kVA變壓器 | 1200 | 16150 | 17170 | 18450 | 0.5 | |||||
SC(B)H15系列非晶合金-1600kVA變壓器 | 760 | 12280 | 12960 | 13900 | 0.6 | 8 | ||||
SC(B)H15系列非晶合金-2000kVA變壓器 | 1000 | 15020 | 15960 | 17110 | 0.5 | |||||
SC(B)H15系列非晶合金-2500kVA變壓器 | 1200 | 17760 | 18890 | 20290 | 0.5 | |||||
注1、表中所列的負載損耗為括號內絕緣耐熱等級所對應的參考溫度（見DB1094.11的規定）下的值。2、當采用其他連接組標號時，具體要求有制造方和用戶協商確定。
外形尺寸
型號 | 尺寸 | 重量（KG) | ||||
L | B | H | H1 | L2xL1/4-?26 | ||
SC(B)H15-315/10 非晶合金變壓器 | 1430 | 970 | 1210 | 1095 | 660*660/4-?26 | 1800 |
SC(B)H15-400/10 非晶合金變壓器 | 1430 | 970 | 1380 | 1265 | 660*660/4-?26 | 2150 |
SC(B)H15-500/10 非晶合金變壓器 | 1650 | 970 | 1275 | 1130 | 820*660/4-?26 | 2530 |
SC(B)H15-630/10 非晶合金變壓器 | 1730 | 970 | 1430 | 1240 | 820*660/4-?26 | 3000 |
SC(B)H15-800/10 非晶合金變壓器 | 1925 | 970 | 1490 | 1215 | 820*660/4-?26 | 3400 |
SC(B)H15-1000/10 非晶合金變壓器 | 1925 | 970 | 1520 | 1335 | 820*660/4-?26 | 4020 |
SC(B)H15-1250/10 非晶合金變壓器 | 1955 | 1070 | 1605 | 1365 | 820*660/4-?26 | 4790 |
SC(B)H15-1600/10 非晶合金變壓器 | 2050 | 1070 | 1780 | 1455 | 1070*660/4-?26 | 5780 |
